一、產品簡介

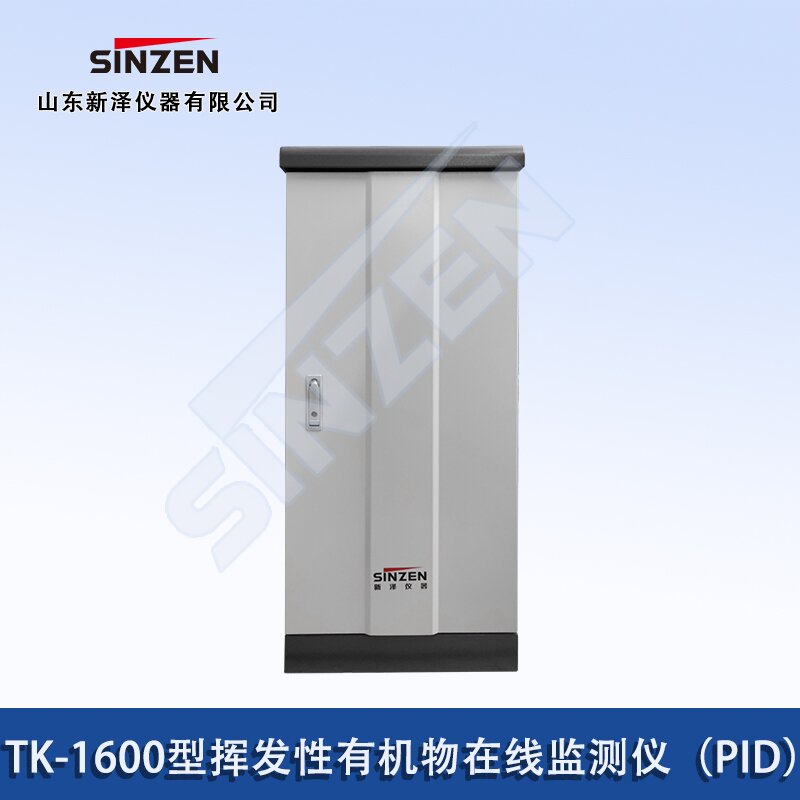

　　山東新澤儀器有限公司自主開發的TK-1600污染源揮發性有機物在線監測系統采用先進的抽取法+紫外燈光源技術（PID），主要應用于對各種廠界或固定污染源有機物的實時監測，本系列TVOC在線監測系統采用國際先進技術，性能穩定可靠，自動化程度高，檢測范圍寬，采用微電腦和系統控制軟件，實時自動監測分析環境空氣中C2-C12揮發性有機污染物，可將報警信息傳送到監控中心，實現了工作現場的無人值守。整套系統結構簡單，模塊化設計，穩定性強，運行成本。

　　二、技術參數

　　1)PID 傳感器：10.6ev；

　　2)測量范圍：0-1000ppm、2000ppm、5000ppm、10000ppm 可定制；

　　3)分辨率：0.1ppm；

　　4)精確度：±5%；

　　5)示值誤差：±10%F.S.；

　　6)重復性：≤3%；

　　7)零點漂移：±5%F.S./4h；

　　8)量程漂移：±%F.S./4h；

　　9)反應時間：T90<30s；

　　10)防護等級：IP65；

　　11)環境溫度：-20℃~+55℃；

　　12)環境濕度：0-95%相對濕度（不凝結）；

　　13)取樣方式：內置泵；

　　14)輸出方式：4-20mA、MODBus、RS485。

　　三、系統組成

　　TK-1600污染源揮發性有機物在線監測系統由采樣模塊、檢測器及數據處理模塊、無線傳輸模塊、供電系統以及人家交互模塊組成。監測儀通過采樣泵從排放口抽取樣氣，由管路經過濾元件輸送至檢測器。檢測器采用光離子化檢測（PID）原理，在內置的傳感器中，樣氣被特定能量的紫外光照射產生電離現象。在極化極板的電場作用下，正負離子向極板兩端移動，從而形成可被檢測的電流。電流經電路放大和數據運算處理，在顯示器顯示出濃度等參數值，并通過無線傳輸模塊上傳至網絡平臺。
