ZRE型紅外氣體分析儀

一、產品簡介：

    本產品是可連續測量廢棄物焚燒爐、鍋爐燃燒排氣中的NO,SO2,CO,CO2,CH4,O2氣體濃度的單光束型紅外氣體分析儀。
最多可對5種組分的氣體濃度同時連續測量。

    ◣測量范圍:0～500ppm…10％

    ◣測量對象:SO2、NOX、CO、CO2、CH4、O2

    ◣測量精度:±0.5%FS 電壓:AC220（v）

    ◣分辨率:0.1ppm

    ◣尺寸:133×483×418（mm）

    ◣重量:約8（kg）

    ◣電源:AC220V，50Hz、100VA

    ZRE型紅外氣體分析儀可對試樣氣體中的NO、SO2、CO2、CO、CH4及O2的濃度進行測量。NO、SO2、CO2、CO、CH4用單光束的非分散型紅外線方式(NDIR)測量，O2用電化學式或氧化鋯式進行測量。可以同時測量包括O2在內的最多5種組分。由于采用小型化設計，有助于節省測量裝置的空間。而且，因采用單光束方式，維護性優異。最適合用于廢棄物焚燒爐、鍋爐等的燃燒排氣的測量，以及用作各種工業爐氣體測量系統的分析部件。

二、產品特點：
1. 小巧輕盈
外形尺寸133×483×418mm(H×W×D)，重量8kg，最多可同時測量5種組分。
2. 維護方便
因采用單光束方式，測量部件結構簡單，而且無需調整光學平衡，維護保養容易。
3. 簡單明了的操作性能

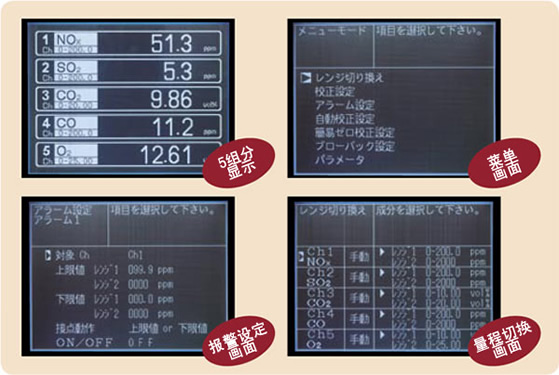

因采用大液晶屏顯示，清晰醒目，使操作更見簡便明了。

4. 完善的功能
可通過選配件附加自動校正控制、上下限濃度報警、遠程量程切換輸入、量程識別信號輸出等豐富的功能。

    ◣采用單光束式，外形緊湊、維護方便。

    ◣長期穩定性優異。

    ◣采用大型液晶顯示屏，更清晰醒目、操作簡便。

    ◣可進行自動校正、上下限濃度報警以及遠程量程切換等。

    ◣幾乎不受水分的干涉影響。

    ◣大字體(附帶日語操作簡單)

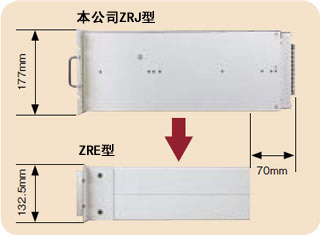

    ◣進深尺寸小　～輕量化(約8Kg)～

    ◣最多可對5種組分的氣體濃度同時連續測量

    ◣可利用RS485(MODBUS)通信功能

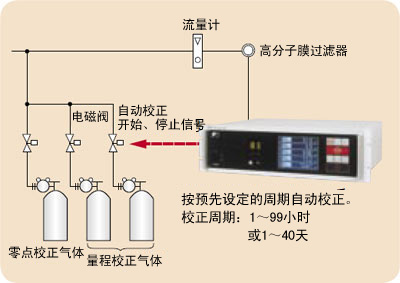

    ◣自動校正功能免除了煩瑣的校正作業

三、主要規格

◢ 測量原理 NO,SO2,CO,CO2,CH4：非分散型紅外線吸收法(單光束式)  O2：電化學式(內置)或氧化鋯式(外置本公司ZFK7型)

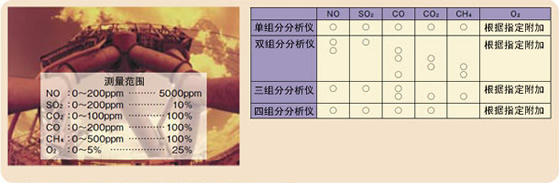

◢ 測量組分及測量范圍 NO:0～200ppm?????5000ppm SO2:0～200ppm?????0～10 vol% CO2:0～100ppm?????0～100 vol% CO:0～200ppm?????0～100 vol% CH4:0～500ppm?????0～100 vol% O2:0～5 vol%?????25 vol%(氧化  鋯式) 每1種組分可切換2個量程，最大量程比1:10(O2除外)

◢ 重復性 ±0.5%FS

◢ 線性度 ±1.0%FS

◢ 零點漂移 ±2%FS以內/周

◢ 量程漂移 ±2%FS以內/周

◢ 響應時間 60秒以內(氣體入口出測量90%響應) (因測量組分數、測量量程而異)

◢ 模擬量輸出信號 DC 4～20mA或DC O～1V(最多12點) 瞬時值輸出(各組分被測氣體濃度)

◢ 選配 O2換算瞬時值輸出、O2換算平均值輸出、O2平均值輸出

◢ 顯示部 帶背光LCD顯示(日語或英語：根據指定) 各組分瞬時值、O2換算瞬時值、O2換算平均值、O2平均值、參數設定值 帶自動熄滅功能

◢ 量程切換方法 有3種切換方法,包括操作按鍵進行手動切換、自動切換、外部接點輸入切換(選配)

◢ 外部接點輸入 (選配) 電壓輸入接點(施加DC 12～24V電壓、所需最大電流15mA)最多9點 量程切換、自動校正開始、輸出信號保持、平均值復位

◢ 接點輸出 (選配) 1c繼電器接點(最多15點)各組分量程識別、儀表異常、校正異常 自動校正中、各組分上下限報警、泵ON/OFF、自動校正用電磁閥驅動

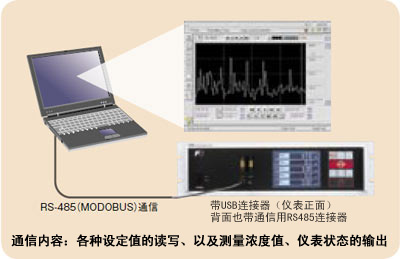

◢ 通信功能 (選配) RS-485(MODOBUS協議) 通信內容：各種設定值的讀寫，以及測量濃度值、儀表狀態的輸出 帶USB連接器的TYPE-B(儀表正面)，附加USB驅動器

◢ 試樣氣體流量計 內置

◢ 氣體出入口尺寸 Rc1/4或NPT1/4

◢ 結構 室內型、鋼板制機箱

◢ 環境溫濕度 -5℃～45℃ 90RH以下(無結露)

◢ 安裝方法 19英寸機柜安裝式、面板嵌入式、臺式(根據型號指定)

◢ 電源電壓 AC 100V～240V 50/60Hz,100VA

◢ 外形尺寸  (H×W×D) 133×483×418mm(19英寸機柜安裝式) 133×440×418mm(面板嵌入式) 149×440×418mm(臺式)

◢ 重量 約8Kg(使用五組分分析儀時)

◢ 適用標準 CE標記

四、被測氣體條件

流量 0.5L/min±0.2L/min

溫度 0～50℃

壓力 10kPa以下

塵埃 0.3μm以下的粒子：100μg/Nm3以下

氣霧 無

水分 不超過室溫飽和(無結露) 但是，當NO、SO2、CO分析儀的測量量程為0～200ppm以下時，不超過2℃飽和(無結露)

腐蝕性組分 HCI 1ppm以下

五、產品應用

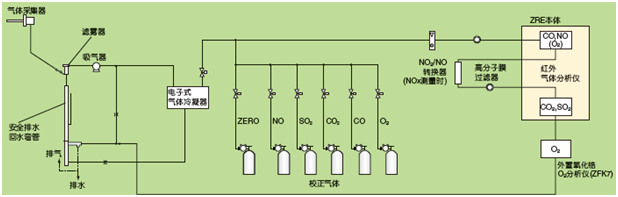

鍋爐、垃圾焚燒爐的排氣測量例(NO，SO2，CO，CO2，O2測量):

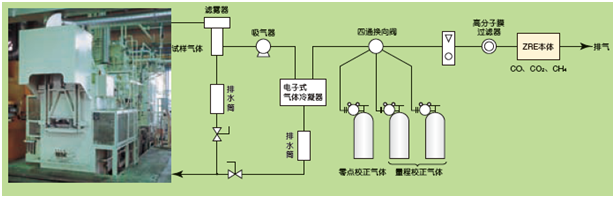

工業爐等的CO，CH4，CO2測量例:

應用實例:

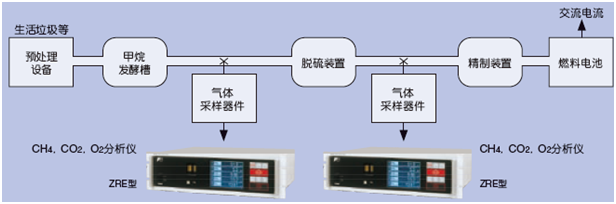

使用CH4、CO2、O2紅外分析儀測量生物氣體

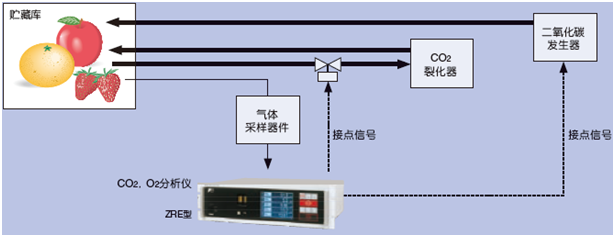

在蔬菜和水果的貯存中使用CO2、O2紅外分析儀

對貯藏庫中的CO2，O2濃度進行恰當?shù)墓芾恚湍鼙３质称返孽r度。

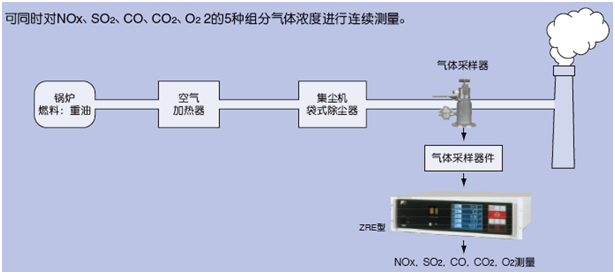

適用鍋爐、垃圾焚燒爐排氣測量的紅外NOx、SO2、CO、CO2、O2分析儀
